Kevyt ja kestävä pukkilaituri

Kestävä

Alumiini ei ime vettä eikä lahoa, toisin kuin puu. Pukkilaituri alumiini on vahvaa rakennealumiinia jota myös merialumiiniksi kutsutaan. Sen ominaisuuksiin kuuluu tavallista korkeampi lujuus ja erinomainen korroosion kestävyys.

Kevyt

Pukkilaiturin osat ovat runko, jalat tukineen ja kansirakenne on harmaa liukuestepinnoitettu lasikuitutaso (kuvassa vielä Siperian lehtikuusi). Jokainen osa painaa alle 22 kg kun kansirakenne on poikittain – joten laituria on erittäin helppo käsitellä maalla ja vedessä. Kun lasikuitutaso on pitkittäin sillon painavin osa painaa n. 25 kg tai 29 kg.

Myrkytön

Laiturin kansi on harmaa liukuestepinnoitettu lasikuitutaso (kuvassa vielä Siperian lehtikuusi) ja valinnaiset kaiteet ovat uritettua alumiinia josta saa tulevan otteen myös märkänä. Lasikuitu ja alumiini ovat vaaratonta ihmisille ja vesistölle. Alumiini ei ruostu eikä niistä irtoa aineita. Alumiini on kaksoispinnoitettu kauniiksi.

Uutta 2023

Aika ja kehitys on ajanut ohi Siperian lehtikuusen käytön piha- ja vesirakenteissa. Vaikka materiaalia on vielä jälleenmyyjien varastoissa niin sen käytölle ei ole moraalista perustetta.

Alumiinirunkoiset pukkilaiturit toimitetaan 2023 alkaen uudella kansimateriaalilla: liukuestepinnoitettu lasikuitutaso. Sen ominaisuudet ylittävät puun edut. Se kestää kauemmin, on huomattavasti jäykempää kuin puu ja on paljon turvallisempaa: se ei ole liukas märkänä kuten puu!

Uudet mitat: Leveys on 85, 105 tai 125 cm. 105 cm leveä mallin pituus on 440 cm tai 260 cm (kesällä myös 310 cm). 85 ja 125 cm leveissä kansitasot ovat poikittain. Silloin pituus on 450 cm tai 300 cm.

Oikealla oleva kuvassa näkyy lasikuitutason väri ja rakenne suhteessa päällystettyyn alumiiniin. Kuva suurenee napauttamalla. Kuva on portaan askelmasta jonka mitta on etureunasta takareunaan 30 cm. Pukkilaiturissa tasot ovat 50 cm sama mitta. – Asennettu joko pitkittäin täysipitkinä tai pilkottuna 80 tai 120 cm paloihin, poikittain. Pitkittäin on edullisempi.

Kun kaamos loppuu ja kevät saapuu pyrin lisäämään paremman kuvan, siis kun pukkilaiturin kansi on liukuestepinnoitettua lasikuitua.

Liukuestepinnoitettu lasikuitutaso. Kuvassa taso on 30 cm etureunasta takareunaan. Pukkilaiturissa taso on 50 cm.

Pukkilaituri ominaisuuksia

Säätöjalat, ala-asento

Pukkilaiturin säätöjalat, matalin asento.

Säätöjalat, yläasento

Pukkilaiturin säätöjalat, korkea asento.

Säätöjalat rungossa

Pukkilaiturin jalkojen kiinnitys runkoon.

Jalat ja tuet kiinnitettynä

Pukkilaiturin jalat ja vinotuet taaksepäin.

Kiinnitys alaspäin, päädystä

Pukkilaiturin kiinnitys, latta alla, esim. kallioon, puupölkkyyn.

Kiinnitys alaspäin, sivusta

Pukkilaiturin kiinnitys, kulma-alumiini, esim. kallioon, puupölkkyyn.

Kiinnitys pystysuoraan

Pukkilaiturin kiinnitys, sarana, esim. laiturin syrjään

Asiakkaan tarve

Pukkilaiturin kiinnitys, erikoinen peräkärryn kuulakytkin. Asiakkaalla oli vanhat vetokuulat kiinni kalliossa.

Eri osien liitossarana

Pukkilaiturin kiinnitys, erilevyisten runkojen liitos

Tolppakenkä

Pukkilaiturin tolppakenkä jaka tarvitaan jotta kaide voidaan poistaa nostamalla syksyllä. Valinnainen.

Säätöjalan tassu

Pukkilaiturin jalkojen tassu. Vähentää jalkojen uppoamista pohjaan. Sisältyy jalkoihin, mitat vaihtelee.

Kansiritilät (ei enää v. 2023)

Kuvassa kaksi pukkilaiturin kansiritilää alapuolelta. Puu on Siperian lehtikuusilautaa 28 mm.

Kansiritilöiden "lukitus"

Pukkilaiturin syrjässä kierteet ruuveille jotka pitävät kansiritilöitä paikoillaan aallokossa (valinnainen ominaisuus). Vinotuki joka estää jalkoja liikkumasta eteen-taakse.

Yhteiskuva

Pukkilaiturin säätöjalkojen kiinnitys. Vasemmalla tolppakenkä ja vinotuki. Oikeassa alakulmassa jalkojen ristituki.

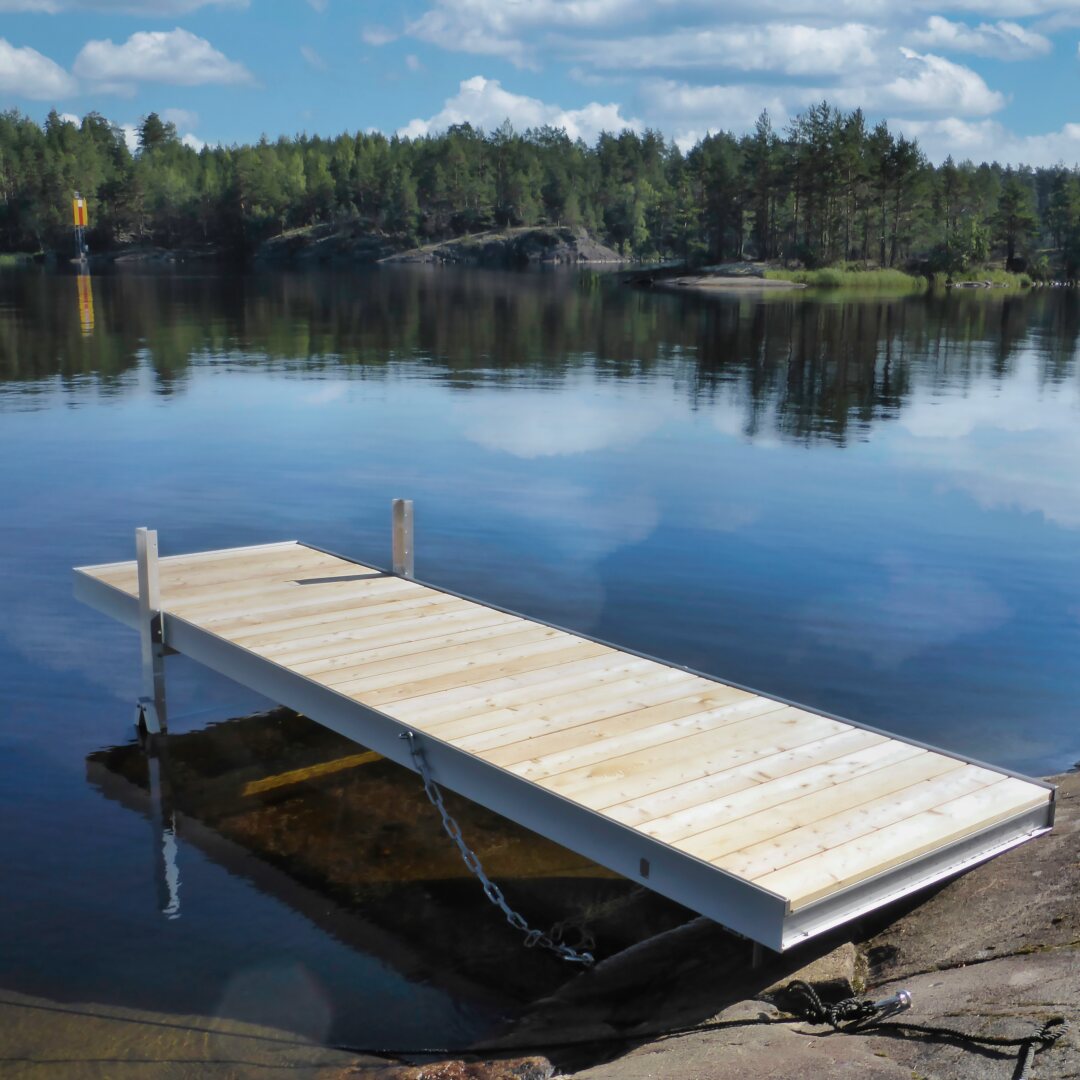

Pukkilaiturin korkeussäädettävä pukki, malli-Kaisla

Vaihtoehto: Kaisla-malli

Tämä Kaisla-mallinen pukki lepää pohjassa eikä kannen tarvitse olla siihen kiinteästi kiinnitetty. Korkeus on säädettävissä. Valmistetaan aina asennuspaikan mittojen mukaan.

Uimaportaat.fi

Pukkilaituriin sopivat uimaportaat ovat Uimaportaat.fi -sivustolla. Tutustu uimaportaisiin – ei tikkaat!

Uimatikkaat ?

Pukkilaituri voidaan toimittaa siten vahvistettuna että tavalliset uimatikkaat voidaan asentaa päätyyn.

Galleria

Laituriin voidaan lisätä uimaportaat ja kaiteet. Kaiteet voidaan lisätä sekä portaisiin että laiturin kannelle – yhdelle tai molemmille puolille. Reunojen tai käsijohteen yläpinnan turvavalaistus ECOaurora valolistalla. Uimaportaat ovat Uimaportaat.fi sivustolla. – Kuva suurenee napsauttamalla sitä.

Kestävä ja tukeva

Onko alumiininen pukkilaituri kestävä?

Rungon rasitustesti, 330 kg

Pukkilaiturin kannen kestävyys on koeponnistettu 330 kilon kuormalla. Vasemmalla olevassa kuvassa kukin laatta painaa 16,5 kg. Tulos oli, että kansi taipui alaspäin vain 2,4 cm (24 mm) ilman muodon muutosta eli se palautui täysin kun kuorma poistettiin. – Testissä laiturin kannen jänneväli oli 3,95 metriä. Kannen leveys oli 1,25 metriä. Kantta kuormitettiin keskeltä. Käytännössä on otettava huomioon kannen paino: suurimmassa mallissa 125×440 cm (leveys x pituus) kannen paino on lasikuidulla n. 105 kg ja Siperian lehtikuusella n. 110 kg.

Lyhyemmän (260-310 cm) Pukkilaiturin kestävyys on paljon tätä suurempi. Vertailun vuoksi ja perspektiivin saamiseksi: kun vastaavan kokoisen ponttoonilaiturin päälle asetetaan 330 kilon kuorma niin se niiaa varmasti enemmän kuin Pukkilaiturin saavuttama 24 mm!

Tukevuus: se on saavutettu jalkojen kulmalla, tukiristikolla ja sivutuilla. Rakenteessa on hyödynnetty kolmion vakautta – siis hyvin yksinkertaista perusgeometriaa joka toimii erinomaisesti.

Hinta, mallit 2023

Tuote
Runko ja kansi
Lyhyt runko & kansi
Hinta ilman säätöjalkoja
Lyhyt runko & kansi
Hinta ilman säätöjalkoja
(Saatavuus: kesä 2023)
Pitkä runko & kansi
Hinta ilman säätöjalkoja
Säätöjalat
Alle 85 cm syvyiseen veteen**
n. 85 - 170 cm syvyiseen veteen**
n. 110 - 200 cm syvyiseen veteen**
Yli 200 cm syvyiseen veteen**
Liitossaranat
Laiturien ketjuttamiseen toisiinsa
Kannen runko
(puukantta varten, irrallaan)
Runko, pituus 280 cm
Runko, pituus 440 cm
Kannen ritiläelementit
(Poistuva rakenne/ tai
tee itse kansi puusta.
Ohje oikealla)
Muut:
Hinta sis. alv 24%,
vapaasti Kouvolassa
**
Leveys 85 cm
Pituus: 300 cm
Kansi poikittain 6 osaa
1239,00 €
Pituus: 450 cm
Kansi poikittain 9 osaa
1649,00 €
259,00 €
259,00 €
319,00 €
Tarjouksen mukaan
76,00 € /liitos
479,00 €
679,00 €
Vain muutama jäljellä.
77,00 € /kpl
799 x 877 mm
+Rahti matkan mukaan
+Asennus, jos tarvitaan. Voi asentaa itse/
tilata asennuksen paikallisesti.
** = mitattu pohjasta veden pintaan. Sen ylle, rungon ja veden väliin jää 20 cm. Ja laiturin kannen yläpinta on vielä siitä n. 15 cm korkeammalla.
Leveys 105 cm
Pituus: 260 cm
Kansi pitkittäin 2 osaa
999,00 €
Pituus: 310 cm
Kansi pitkittäin 2 osaa
1149,00 €
Pituus: 440 cm
Kansi pitkittäin 4 osaa
1539,00 €
269,00 €
269,00 €
329,00 €
Tarjouksen mukaan
76,00 € /liitos
529,00 €
739,00 €
+Rahti matkan mukaan
+Asennus, jos tarvitaan. Voi asentaa itse/
tilata asennuksen paikallisesti.
** = mitattu pohjasta veden pintaan. Sen ylle, rungon ja veden väliin jää 20 cm. Ja laiturin kannen yläpinta on vielä siitä n. 15 cm korkeammalla.
Leveys 125 cm
Pituus: 300 cm
Kansi poikittain 6 osaa
1599,00 €
Pituus: 450 cm
Kansi poikittain 9 osaa
2179,00 €
279,00 €
279,00 €
339,00 €
Tarjouksen mukaan
76,00 € /liitos
579,00 €
789,00 €
Vain muutama jäljellä.
106,00 € /kpl
799 x 877 mm
+Rahti matkan mukaan
+Asennus, jos tarvitaan. Voi asentaa itse/
tilata asennuksen paikallisesti.
** = mitattu pohjasta veden pintaan. Sen ylle, rungon ja veden väliin jää 20 cm. Ja laiturin kannen yläpinta on vielä siitä n. 15 cm korkeammalla.
Lisätietoja
Runko: päällystetty alumiini.
Kansi: liukuestepäällystetty lasikuitu.
Ulompi pääty sahattu jiiriin (=kaunis). Yhden kansiosan paino: 8kg (runko 85cm);
25kg (105cm); 12kg (125cm)
Runko: päällystetty alumiini.
Kansi: liukuestepäällystetty lasikuitu.
Ulompi pääty sahattu jiiriin (=kaunis). Yhden kansiosan paino: 30kg (runko 105cm)
Runko: päällystetty alumiini.
Kansi: liukuestepäällystetty lasikuitu.
Ulompi pääty sahattu jiiriin (=kaunis). Yhden kansiosan paino: 8kg (runko 85cm);
17/13 ja 25/30kg (105cm); 12kg (125cm)
Ulompi pääty sahattu jiiriin (=kaunis).
Ulompi pääty sahattu jiiriin (=kaunis).
Tee itse ohje:
esim. Siperian lehtikuusta (mitat täällä).
Kun rungon pituus 280 cm,
tarve 2 kpl + 1 kpl eri mitta.
Kun pituus 440 cm, tarve 5 kpl.

Lisätarvikkeet

Tuote
Hinta
Lisätietoja
Kaiteet
kaide.fi
Tolppa, alumiini
32,00 € /kpl
Kahdesti päällystettyä alumiinia sis. RST kiinnikkeet
PE päätytulppa
Käsijohde alumiini
42,90 €/m ylempi
37,90 €/m alempi
Kahdesti päällystettyä uritettua alumiinia. Paras laatu käsijohteelle.
Ei kieroudu kuten puu usein tekee.
Käsijohde puuta
Voit itse hankkia tarvittavan lankun ja kiinnittää sen tolppiin. Toimitan tarvittaessa RST kiinnityspultit.
Voit itse hankkia tarvittavan lankun ja kiinnittää sen tolppiin. Toimitan tarvittaessa RST kiinnityspultit.
Tolppakenkä jotta kaiteen
tolpat irrotettavissa
24,90 €/kpl
Kahdesti päällystettyä uritettua alumiinia
(vain alumiini tolpille)
Alemman-/ lapsikäsijohteen
RST kiinnikkeet
8,90 €/kpl
RST, alumiini, nailon
Kiinnike maahan, kallioon, laituriin
20,00 - 59,00 €/pari
Erikoiset kiinnikkeet
tarjouksen mukaan
Vahvikkeet ja
kiinnikkeet uimatikkaille
79,00 €
Alumiinia, ja 4 kpl M8
pitkää RST pulttia
ECOaurora hehkuvalolista
reunoihin tai käsijohteen yläpintaan
24,00 €/m
Leveys 16 mm
Uimaportaat
Uimaportaat.fi
Mallit, mitat ja hinnat ovat
Uimaportaat.fi sivustolla.
Leveys 85 cm runkoon käy 64 cm leveät uimaportaat. 105 cm leveään sopii 71 cm leveät. Askelmat lasikuitua tai alumiinia.
Muut:
Hinta sis. alv 24%,
vapaasti Kouvolassa
+Rahti matkan mukaan
+Asennus, jos tarvitaan. Voi asentaa itse/
tilata asennuksen paikallisesti.
+Rahti matkan mukaan
+Asennus, jos tarvitaan. Voi asentaa itse/
tilata asennuksen paikallisesti.

Design

Suunnittelija Arhi Päivärinta ja INNOSUOMI 2010<br />
palkinto SafeWalk Piharakenteille

Suunnittelija Arhi Päivärinta ja INNOSUOMI 2010 palkinto SafeWalk piharakenteille.

v

Suunniteltu ja valmistettu Suomessa

Alumiininen, helposti purettava Pukkilaituri on innovaatio. Se on suunniteltu täyttämään vaativankin asiakkaan tarpeet:  laituriin voi lisätä kaiteet ja uimaportaat, jalat voidaan säätää veden syvyyden mukaan, kansilaudat ovat helposti pois nostettavia elementtejä, puu on myrkytöntä Siperian lehtikuusta (tai nikkaroi omat ritilät).

Aiemmin suunnittelemistani SafeWalk Piharakennne -tuotteista myönnettiin INNOSUOMI palkinto. Pukkilaituri on suunniteltu samassa innovatiivisessa hengessä ja samaa tinkimätöntä laatua tavoitellen. Uskon sen palvelevan erinomaisesti Suomen järvissä ja merillä.

Pukkilaiturin ideoi tarpeen pohjalta ja suunnitteli Arhi Päivärinta, kuten myös aiemmat palkitut tuotteet.
